Tesnila za zunanje vodovode

Izdelujemo tesnila za zunanja večja, glavna vodovodna omrežja v mestih in vaseh. Tesnila so večinsko iz gume, v posebnih primerih tudi iz tesnita.

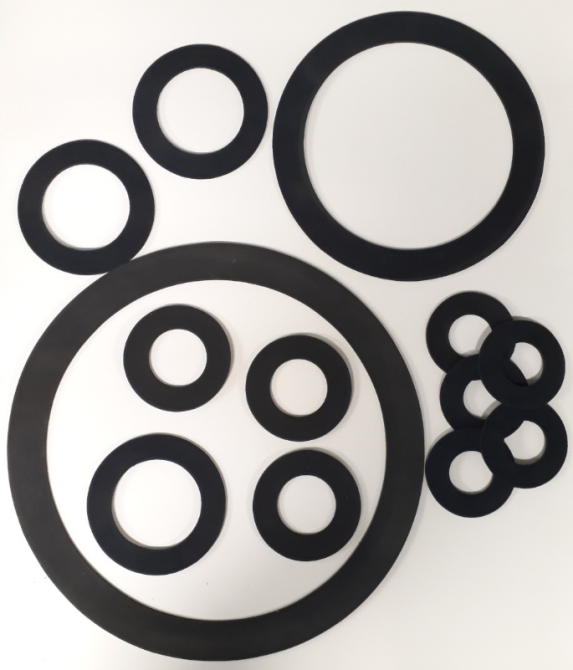

PRIROBNIČNA TESNILA IZ GUME 4/2mm (2xplatno)

NAZIV DIMENZIJE
DN40 Ø92X45
DN50 Ø 107X55
DN65 Ø127X70
DN80 Ø142X85
DN100 Ø162X105
DN125 Ø192X130
DN150 Ø218X155
DN200 Ø273X205
DN250 Ø330X255
DN300 Ø385X310
DN350 Ø445X360
DN400 Ø497X410
DN450 Ø557X460
DN500 Ø618X510




22

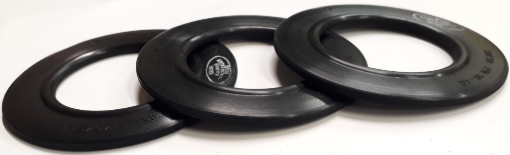

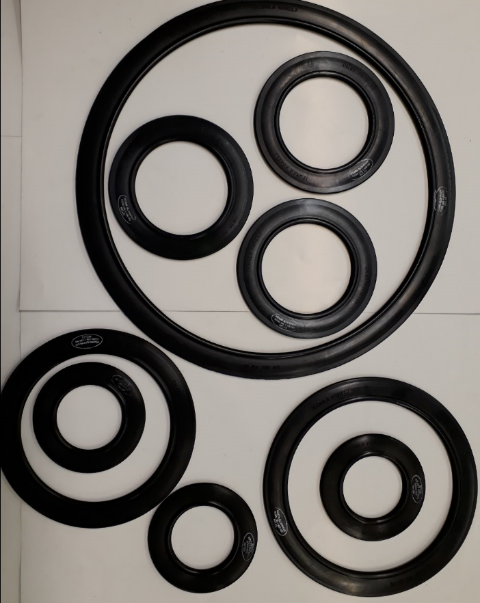

PRIROBNIČNA TESNILA Z JEKLENIM VLOŽKOM


Uporabljajo se za tesnenje prirobničnih spojev v vodovodnih omrežjih in pa tudi drugje. Tesnila se vulkanizirajo, kar povzroči da se med postopkom guma in jekleni obroč v sredini tesnila močno sprimeta. To omogoča tesnilu vzdržati visoke pritiske in ne dopusti da bi tesnilo popustilo.



24



Prednosti tesnil z jeklenim obročem

  • zatesnitev že pri minimalnem zategovanju vijakov
  • odlično zatesni neravnine površine spoja
  • lažja montaža in demontaža
  • povečana odpornost na tlačne udare



25

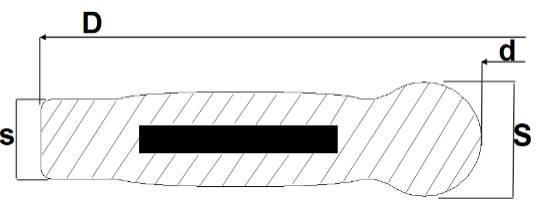

STANDARD EN 1514-1 (DIN 2690)

DN PN RAZRED D (mm) d (mm) S (mm) s (mm)

DN40 PN 10-40 92 49 6 4
DN50 PN 10-40 107 61 6 4
DN65 PN 10-40 127 77 6 4
DN80 PN 10-40 142 90 6 4
DN100 PN 10-16 162 115 6 4
DN125 PN 10-16 192 141 6 4
DN150 PN 10-16 218 169 6 4
DN200 PN 10-16 273 220 6 4
DN250 PN 10 328 274 6 4
DN300 PN 10 378 325 6 4
DN350 PN 16 445 368 6 4
DN400 PN 10 490 420 6 4
DN500 PN 10 595 520 6 4
